PKD PCD CBN Faser laser schneide maschine

PKD PCD CBN Faser laser schneide maschine

商品型号:TKD-150F
Reading 18 times
Send Inquiries
Details

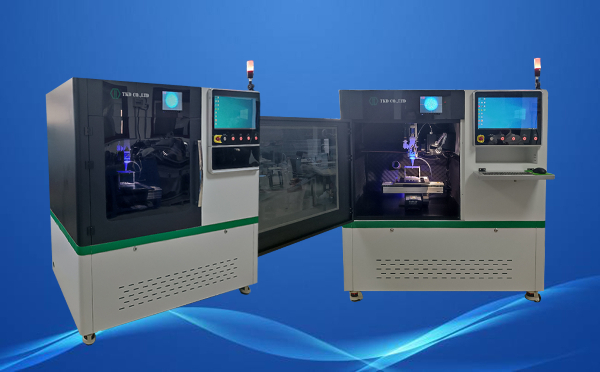

pcd laser cutting machine TKD.jpg

Entsprechend den speziellen Schneidanforderungen für ultraharte Materialien arbeitet unser Unternehmen mit relevanten laserwissenschaftlichen Forschungsinstituten und zwei der größten Fabriken für superharte Materialien zusammen, um diese Laserschneidmaschine zusammenzuführen und zu entwickeln. Nach Langzeitproduktionsprüfungen und Leistungsverbesserungen erzielt diese Lasermaschine die besten Schnittergebnisse beim Schneiden verschiedener ultraharter Materialien mit unterschiedlicher Dicke, wie PCD / PCBN-Rohlinge, PDC-Fräser, CBN-Rohlinge, CVD-Diamanten, Keramik und Legierungen. Die Hauptleistung dieser Laserschneidmaschine hat das weltweit höchste Niveau ähnlicher Produkte erreicht. Es ist die ideale Ausrüstung zum Schneiden von superharten Materialien. Die Details wie folgt:

Usage:

Wird hauptsächlich zum Präzisionsschneiden von ultraharten Materialien (PCD, PCBN-Verbundwerkstoffe und PCD, polykristallinen PCBN-Materialien, CVD-Einkristallen und polykristallinen Materialien sowie anderen ultraharten Materialien, auch Keramik und Legierungen usw.) und anderen schwer zu schneidenden Materialien verwendet

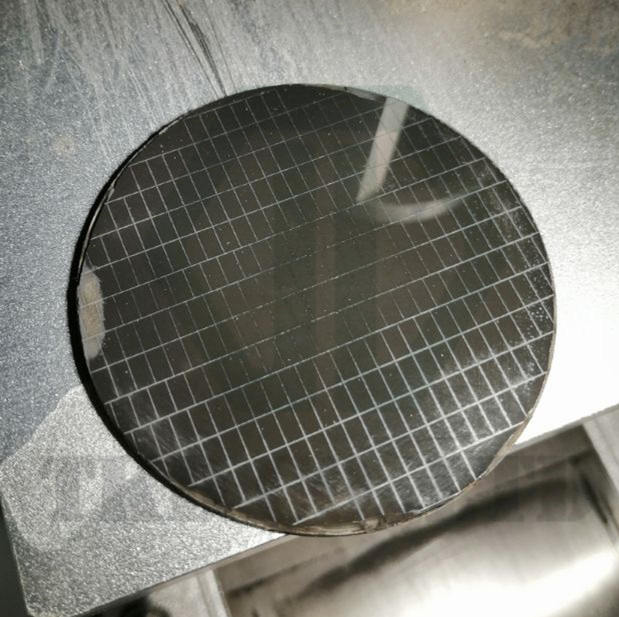

See below are cutting elements:

Vorteil:


1 , Hohe Lasertechnologie: Gute Qualität und kleiner Divergenzwinkel, schnelle Schnittgeschwindigkeit,

  Es kann verfügbar sein, um dickeres Material mit einer kleinen Wärmeeinflusszone zu schneiden, um Material zu sparen.

2. Hohe Stabilität der Ausrüstung: Die Laserleistung der Schneidemaschine ist sehr stabil und kann 24 Stunden lang ununterbrochen arbeiten.

Keine Notwendigkeit, bei der täglichen Arbeit mit einer hohen Auslastung der Geräte zu debuggen.

3. Es kann ein maßgeschneidertes Maschinenmodell angeboten werden, um die potenziellen Anwendungen von Geräten mit wirtschaftlichen und praktischen Anforderungen zu maximieren.

4. Das benutzerfreundliche Betriebssystem macht das Schneiden einfach und effizient.


Komponenten:

Lasersystem (ein Hohlraum mit zwei Xeon-Lampen, zwei Hohlräume mit drei Hohlräumen), Stromversorgungssystem, Laserübertragungs- und Fokussiersystem, Steuerungssystem und Arbeitstisch, rotes Laseranzeigesystem und CCD-Überwachungssystem, Kühlsystem

Fähigkeit zu Arbeiten

①Gerader Schnitt

②Kämpfen (innerhalb von 45 Grad neigbar)

③Bohren

④Markierung (optionale Funktion)

⑤kann 24 Stunden arbeiten und jede Form von zweidimensionalen Mustern schneiden

ParameterValue
Max output power≥120W
Laser SourceYAG
Laser generated wave1064nm
Repeat frequency1-300Hz
Pulse width0.1-0.3ms (adjustable)
Repeat positioning accuracy1um
Max speed500mm/min
Working platform size200mmx200mm;200mmx300mm;300mmx300 mm(choose)
Max cut thickness≤8mm(single side),≤12mm(double side)
Max Load of Working Platform15.0kg
Power supply380V, 3phase-AC, 5wires, 50HZ,
Rated power12KW
External dimension1850mm L x 700mm(W) x 1580mm    (H)
Machine Net Weight600kg+/-20kg
Maintenance and after sales term1-year maintenance of whole set of machine quality, free for change parts except wear parts during maintenance period.

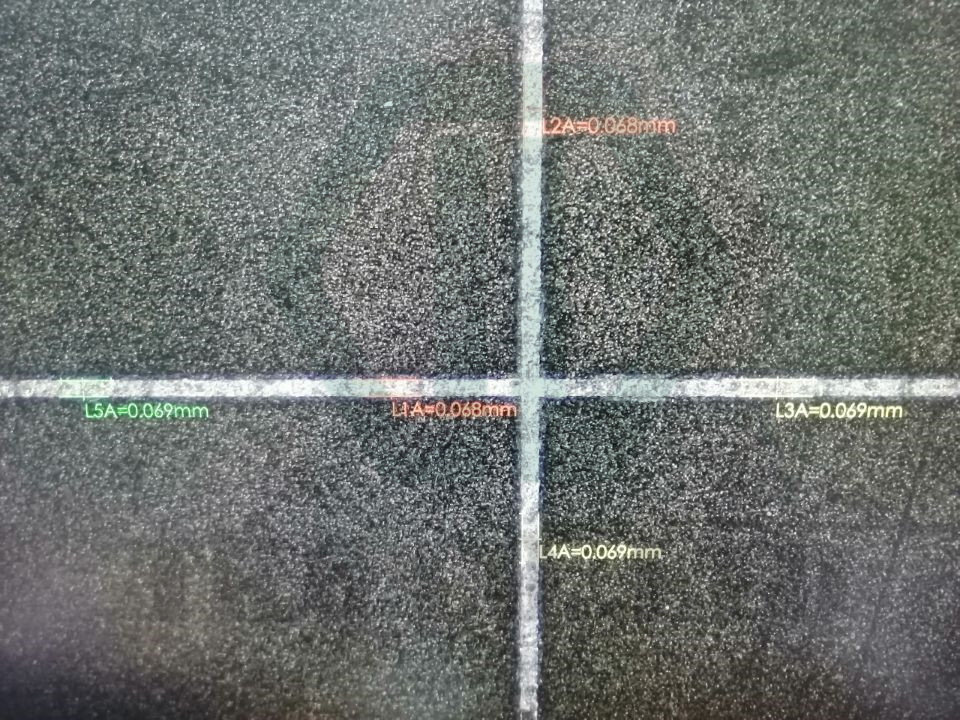

Cutting performance
1.6mm Thick PCDcutting speed: >120mm/min, Kerf Width: <0.10mm,Heat damage range: <0.05mm
2.0mm Thick PCDcutting speed: >90mm/min,Kerf Width: <0.12mm,Heat damage range: <0.07mm
3.5mm Thick PCDcutting speed: >30mm/min,Kerf Width: <0.14mm,Heat damage range: <0.09mm

Machine size:

PCD Laser cutting machine.png

Machine details

Blanks straight cutting fixtureTips straight cutting fixtureRod/Rotary cutting fixturePower screen
Operation displayLaser CavityWork tableXenon lamp &lens protector

Begrüßen Sie Ihre Anfrage und besuchen Sie die TKD-Werkstatt für Laserschneidmaschinen, um die Maschine zu überprüfen und über die Zusammenarbeit zu diskutieren!
